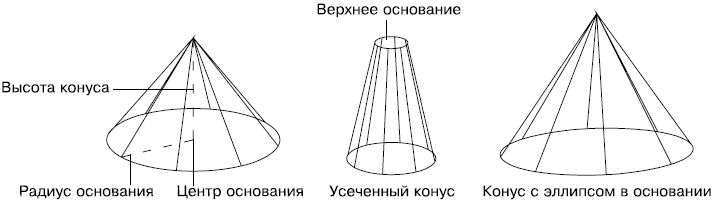

Укажите координаты центральной точки основания конуса или выберите один из параметров, чтобы задать конфигурацию основания каким-либо другим способом.
• Выберите параметр 3P, чтобы задать основание конуса путем определения трех точек окружности.
• Параметр 2P позволяет задать размеры основания, указав координаты двух диаметрально противоположных точек на окружности.
• Параметр Ttr предоставляет возможность создать круглое основание конуса путем указания двух касательных к окружности и значения ее радиуса. Касательные линии должны существовать на чертеже до вызова команды создания конуса.
• Выбрав параметр Elliptical, вы сможете создать в качестве основания эллипс. В этом случае необходимо задать большую и малую ось эллипса, а при желании еще и указать центр эллиптического основания.
Если вы не выбирали дополнительный параметр, а просто указали центральную точку основания, то появится запрос:
Specify base radius or [Diameter] <0.0000>:
В ответ необходимо ввести радиус или, выбрав параметр Diameter, определить диаметр круга в основании конуса. Появится запрос:
Specify height or [2Point/Axis endpoint/Top radius] <0.0000>:
Задайте высоту или определите пространственное положение конуса, выбрав один из параметров.
• При выборе параметра 2Point высота будет равной расстоянию между двумя указанными точками. Основание конуса будет параллельно плоскости XY.
• Выберите параметр Axis endpoint, чтобы указать координаты верхней точки конуса. Таким образом можно построить прямой конус, наклоненный к плоскости XY.
• Выбрав параметр Top radius, введите значение радиуса верхнего основания усеченного конуса в ответ на приглашение:
Specify top radius <0.0000>:
Если нажать клавишу Enter, выбрав тем самым значение 0, установленное по умолчанию, то будет построен не усеченный, а полный конус. После указания радиуса верхнего основания программа выдаст запрос:
Specify height or [2Point/Axis endpoint] <0.0000>:
В ответ укажите высоту конуса.
Шар
Построение шара (рис. 11.4) происходит очень просто, так как необходимо указать минимальное количество параметров.
Рис. 11.4. Шар
Чтобы приступить к построению сферы, выполните команду меню Draw– > Modeling– > Sphere (Черчение -> Моделирование -> Шар) или нажмите кнопку Sphere на вкладке Home (Основная) в группе 3D Modeling (Трехмерное моделирование) ленты. Так вы запустите команду SPHERE, а в командной строке появится первый запрос:
Specify center point or [3P/2P/Ttr]:
Укажите центральную точку шара или выберите один из параметров.
• Выбрав параметр 3P, можно создать шар, указав любые три точки, лежащие на его поверхности.
• Параметр 2P позволяет определить размеры шара, указав координаты двух диаметрально противоположных точек.
• Параметр Ttr предоставляет возможность создать шар путем указания двух касательных к нему и значения радиуса. Касательные должны существовать на чертеже до вызова команды создания шара.
Далее появится следующий запрос:
Specify radius or [Diameter] <0.0000>:
Укажите радиус или выберите параметр Diameter, чтобы задать диаметр шара.
Цилиндр
Еще одной типовой фигурой является цилиндр (рис. 11.5). Как и в случае с конусом, основанием цилиндра может быть как окружность, так и эллипс.
Рис. 11.5. Параметры цилиндра
Построение цилиндра начинается с вызова команды CYLINDER щелчком на одноименной кнопке на вкладке Home (Основная) в группе 3D Modeling (Трехмерное моделирование) ленты или выполнением команды меню Draw– > Modeling– > Cylinder (Черчение -> Моделирование -> Цилиндр). Внешне цилиндр похож на конус, поэтому при его построении необходимо задать практически те же параметры.
После запуска команды появится приглашение:
Specify center point of base or [3P/2P/Ttr/Elliptical]:
Укажите координаты центральной точки основания цилиндра или выберите один из параметров, чтобы задать конфигурацию основания каким-либо другим способом.
• Выберите параметр 3P, чтобы задать основание цилиндра, путем определения трех точек окружности.
• Параметр 2P позволяет определить размеры основания, указав координаты двух диаметрально противоположных точек окружности.
